در دنیای صنعتی امروز، کنترل دقیق جریان سیالات اهمیت فوق العاده ای دارد. چه در پالایشگاه های عظیم نفتی و پتروشیمی، چه در خطوط تولید دارویی یا سیستم های آب و فاضلاب، «شیرهای صنعتی» نقشی حیاتی ایفا می کنند. این تجهیزات به ظاهر ساده، در واقع جزو حیاتی ترین اجزای هر سیستم لوله کشی هستند که وظیفه کنترل، هدایت، قطع یا تنظیم جریان مایعات و گازها را بر عهده دارند. در این مقاله، با نگاهی تخصصی و در عین حال قابل درک، با انواع شیرهای صنعتی، نحوه عملکرد آن ها، متریال ساخت و معیارهای انتخابشان آشنا می شویم.
شیر صنعتی ابزاری مکانیکی است که برای کنترل جریان سیالات (مایعات، گازها و بخارها) در خطوط لوله طراحی می شود. این کنترل می تواند شامل باز و بسته کردن جریان، تنظیم فشار، یا جلوگیری از برگشت سیال باشد. شیرها معمولاً به کمک نیروی دستی، الکتریکی، پنوماتیکی یا هیدرولیکی عمل می کنند. درواقع، شیر صنعتی نقطه ای است که در آن اپراتور یا سیستم اتوماسیون، توانایی تعامل با جریان را پیدا می کند.
در هنگام انتخاب متریال برای ساخت شیرهای صنعتی، آگاهی از قیمت فولاد آلیاژی اهمیت زیادی دارد، زیرا این نوع فولاد به دلیل مقاومت بالا در فشار و دمای زیاد، گزینه ای ایده آل برای صنایع سنگین محسوب می شود.
هر شیر صنعتی از چند بخش کلیدی تشکیل شده است: بدنه (Body)، که ساختار اصلی شیر را تشکیل می دهد و فشار سیستم را تحمل می کند؛ تریم (Trim) شامل اجزایی مانند دیسک، سیت و استم است که مستقیماً با سیال در تماس اند؛ اکچویتور (Actuator) که وظیفه باز و بسته کردن شیر را بر عهده دارد؛ و در نهایت پکینگ ها و گسکت ها که از نشتی جلوگیری می کنند. ترکیب دقیق این اجزا، دوام و کارایی شیر را در شرایط خاص کاری تعیین می کند.
شیرها مانند نگهبانانی در مسیر جریان عمل می کنند. آن ها نه تنها می توانند جریان را قطع یا وصل کنند، بلکه قادرند دبی، فشار و جهت حرکت سیال را تنظیم نمایند. در صنایع حساس مانند داروسازی یا صنایع غذایی، حتی کوچک ترین تغییر در کنترل شیر می تواند کیفیت محصول را تحت تأثیر قرار دهد؛ در حالی که در صنایع نفت و گاز، عملکرد نادرست یک شیر ممکن است خسارات مالی و ایمنی سنگینی به بار آورد.

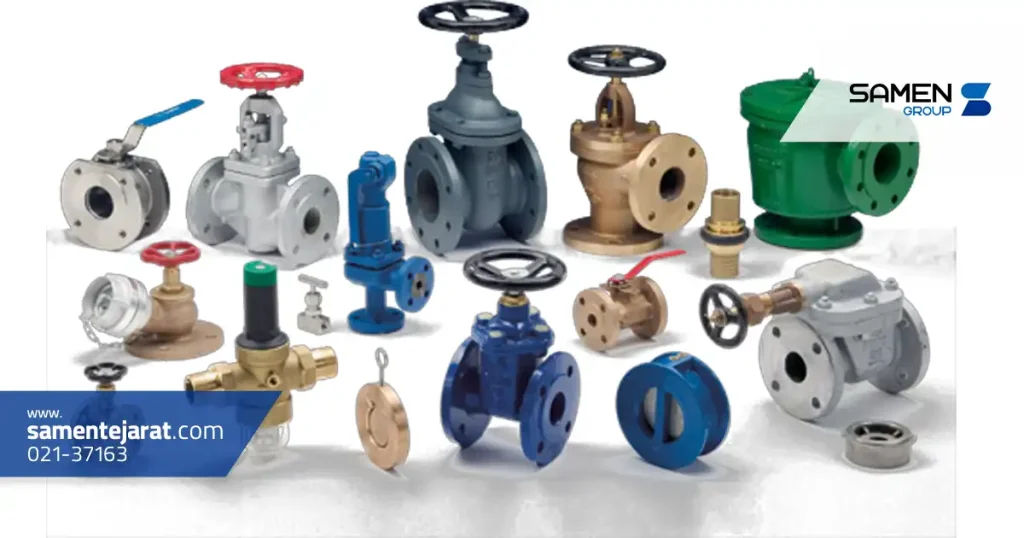

شیرهای صنعتی از نظر عملکرد، در چند دسته کلی تقسیم می شوند که هرکدام وظیفه خاصی در فرآیند جریان دارند.
این نوع شیرها برای باز یا بسته کردن کامل جریان به کار می روند. آن ها معمولاً در خطوطی نصب می شوند که نیازی به تنظیم دقیق جریان نیست و تنها هدف، توقف یا عبور کامل سیال است. نمونه های متداول این گروه شامل شیرهای دروازه ای و توپی هستند.
در فرآیندهایی که نیاز به تنظیم دقیق فشار، دبی یا دما وجود دارد، از شیرهای کنترل استفاده می شود. این شیرها به کمک سیگنال های کنترلی از واحدهای اتوماسیون (PLC) به صورت خودکار عمل کرده و میزان بازشدگی خود را متناسب با نیاز فرآیند تنظیم می کنند.
شیرهای یک طرفه وظیفه دارند از بازگشت جریان سیال در مسیر مخالف جلوگیری کنند. وجود آن ها در سیستم های پمپاژ بسیار ضروری است؛ زیرا برگشت جریان می تواند باعث آسیب جدی به پمپ و تجهیزات شود.
شیرهای ایمنی نقش حیاتی در حفاظت از تجهیزات در برابر افزایش بیش ازحد فشار دارند. این شیرها به صورت خودکار باز می شوند تا فشار اضافی را تخلیه کنند و از خطر انفجار یا آسیب به خطوط لوله جلوگیری نمایند.

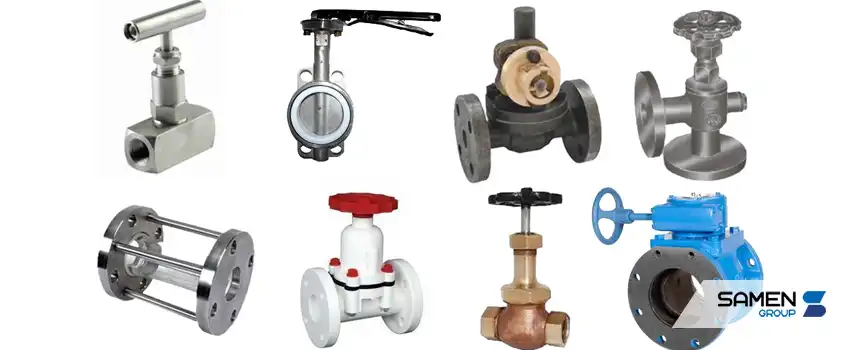

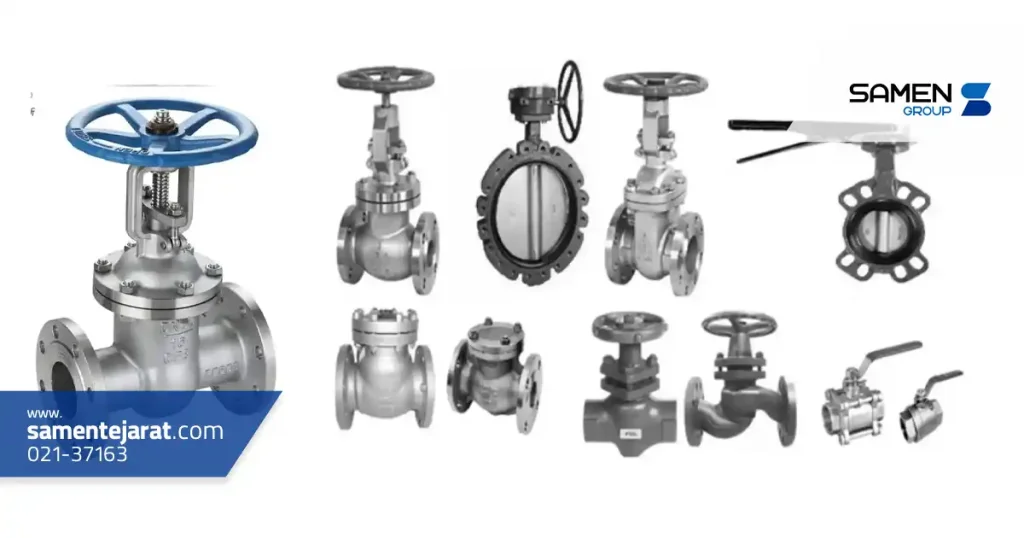

طراحی و ساختار فیزیکی شیرها تعیین می کند که هر نوع برای چه کاربردی مناسب تر است. در ادامه، پرکاربردترین مدل ها را مرور می کنیم.
این نوع شیر برای قطع و وصل کامل جریان طراحی شده است. با حرکت عمودی گیت در داخل بدنه، مسیر جریان باز یا بسته می شود. شیر دروازه ای برای جریان های مستقیم با مقاومت کم ایده آل است، اما برای تنظیم دبی مناسب نیست.
در این شیر، قطعه ای کروی با سوراخی در وسط، جریان را کنترل می کند. هنگامی که سوراخ در راستای مسیر جریان قرار دارد، سیال عبور می کند و با چرخش ۹۰ درجه، جریان متوقف می شود. مقاومت پایین، عملکرد سریع و دوام بالا از مزایای این مدل است.
شیر پروانه ای با استفاده از دیسکی چرخان در مرکز لوله، جریان را کنترل می کند. طراحی ساده، وزن کم و قیمت مناسب، آن را برای کاربردهای بزرگ مانند خطوط آب، هوا و بخار ایده آل کرده است.
این نوع شیر برای تنظیم دقیق جریان کاربرد دارد. ساختار آن طوری است که جریان از مسیرهای خمیده عبور می کند و کنترل دبی با دقت بالایی انجام می شود. در سیستم هایی که نیاز به کنترل تدریجی دارند، این شیر گزینه ای عالی است.
شیر سوزنی مشابه شیر کروی عمل می کند، اما با دقتی بسیار بیشتر. از آن برای کنترل جریان های بسیار کم و دقیق، مانند سیستم های ابزار دقیق یا لابراتوری استفاده می شود.
در این مدل، یک دیافراگم انعطاف پذیر مسیر جریان را باز و بسته می کند. از مزایای آن می توان به عدم تماس مستقیم سیال با قطعات فلزی اشاره کرد؛ بنابراین برای صنایع دارویی و غذایی بسیار مناسب است.
شیر پلاگ با استفاده از یک قطعه مخروطی یا استوانه ای سوراخ دار، جریان را کنترل می کند. این مدل معمولاً برای کاربردهای با فشار متوسط و در خطوطی که باز و بسته شدن مکرر دارند، مورد استفاده قرار می گیرد.
انتخاب جنس مناسب برای شیرها یکی از مهم ترین مراحل طراحی سیستم است، چراکه مقاومت در برابر خوردگی، دما و فشار به آن بستگی دارد.
شیرهای فولادی به دلیل استحکام بالا، در صنایع نفت و گاز، نیروگاه ها و کاربردهای سنگین استفاده می شوند. آن ها تحمل دما و فشار بالا را دارند و در شرایط سخت عملکردی قابل اعتماد ارائه می دهند.
استنلس استیل مقاومت فوق العاده ای در برابر خوردگی دارد و برای محیط های مرطوب یا دارای مواد شیمیایی خورنده بسیار مناسب است. این شیرها در صنایع غذایی، دارویی و دریایی کاربرد گسترده دارند.
این متریال ها ترکیبی از مقاومت مناسب و قیمت اقتصادی ارائه می دهند. شیرهای برنجی بیشتر در سیستم های آب و تأسیسات ساختمانی به کار می روند، در حالی که برنزی ها مقاومت بهتری در برابر آب شور دارند.
برای سیستم های سبک و محیط هایی که دما و فشار پایین است، شیرهای PVC گزینه ای عالی هستند. وزن کم، مقاومت در برابر مواد شیمیایی و قیمت پایین از مزایای آن هاست.
انتخاب درست شیر صنعتی، تفاوت بین یک سیستم پایدار و یک سیستم پرهزینه و ناکارآمد است.
نوع سیال (مایع، گاز، بخار)
جنس، طراحی و نوع آب بندی باید متناسب با ماهیت سیال انتخاب شود. برای مثال، سیالات خورنده نیاز به متریال مقاوم مانند استنلس استیل دارند، در حالی که برای بخار، شیرهای فولادی مناسب ترند.
فشار و دمای کاری
هر شیر محدوده مشخصی از فشار و دما را تحمل می کند. انتخاب نادرست می تواند باعث نشتی، تغییر شکل یا خرابی ناگهانی شیر شود. توجه به استانداردهایی مانند ANSI یا API در این مرحله حیاتی است.
سایز و نوع اتصال (فلنجی، رزوه ای، جوشی)
نوع اتصال باید با سیستم لوله کشی سازگار باشد. اتصالات فلنجی برای فشارهای بالا، رزوه ای برای لوله های کوچک، و جوشی برای سیستم های دائمی استفاده می شوند.
هزینه و نگهداری
شیرها باید علاوه بر کارایی، از نظر هزینه تعمیر و دسترسی به قطعات یدکی نیز به صرفه باشند. گاهی انتخاب یک مدل ارزان قیمت در ابتدا، هزینه های نگهداری چندبرابری در آینده ایجاد می کند.
بسیاری از تولیدکنندگان شیرهای صنعتی برای سیستم های بهداشتی و خطوط فرآیندی حساس، از استیل ضدزنگ استفاده می کنند و بررسی قیمت استیل می تواند در تصمیم گیری اقتصادی پروژه نقش تعیین کننده ای داشته باشد.
صنعت نفت و گاز
در پالایشگاه ها و خطوط انتقال، شیرها برای کنترل فشار، قطع اضطراری جریان و ایمنی تجهیزات حیاتی اند. در این بخش معمولاً از شیرهای فولادی و توپی با استانداردهای API استفاده می شود.
صنایع پتروشیمی
فرآیندهای پتروشیمیایی شامل مواد خورنده و دمای بالا هستند. در این صنایع، شیرهای استنلس استیل و کروی به دلیل دقت بالا و مقاومت شیمیایی، بسیار کاربرد دارند.
صنایع غذایی و دارویی
در این بخش، بهداشت و تمیزی مهم ترین عامل است. شیرهای دیافراگمی از جنس استنلس استیل انتخاب اصلی هستند زیرا مانع آلودگی متقاطع می شوند.
تأسیسات آب و فاضلاب
شیرهای پروانه ای، چک والو و PVC در خطوط توزیع آب، پمپاژ و تصفیه خانه ها کاربرد دارند. سادگی طراحی و مقاومت در برابر خوردگی از دلایل انتخاب آن هاست.
روش های تمیزکاری و سرویس
تمیز کردن دوره ای شیرها از رسوبات، ذرات جامد یا مواد شیمیایی باعث افزایش طول عمر و کارایی آن ها می شود. در برخی صنایع، از روش های CIP (Clean in Place) برای شست وشوی خودکار استفاده می شود.
بررسی نشتی و عملکرد
بازرسی منظم از نشتی ها، صداهای غیرعادی و عملکرد ناصحیح، از خرابی ناگهانی جلوگیری می کند. استفاده از دستگاه های تست فشار و حسگرهای دیجیتال، در سیستم های مدرن رایج است.
نکات ایمنی در نگهداری
قبل از هرگونه تعمیر، باید فشار و دمای سیستم تخلیه شود. استفاده از تجهیزات ایمنی فردی مانند دستکش و عینک الزامی است. نگهداری اصولی نه تنها عمر شیر را افزایش می دهد بلکه ایمنی کارکنان را تضمین می کند.
سؤالات متداول
شیرهای صنعتی برای تحمل فشار و دمای بالا طراحی شده اند و دقت و دوام بیشتری نسبت به شیرهای خانگی دارند.
خیر، هر سیال ویژگی های خاصی دارد و باید متناسب با آن، جنس و نوع شیر انتخاب شود.
زمانی که نشتی، خوردگی شدید یا کاهش عملکرد مشاهده شود، بهتر است شیر تعویض گردد تا از آسیب به کل سیستم جلوگیری شود.
استنلس استیل و آلیاژهای خاص مقاوم در برابر خوردگی، مانند Hastelloy، گزینه های ایده آلی هستند.
