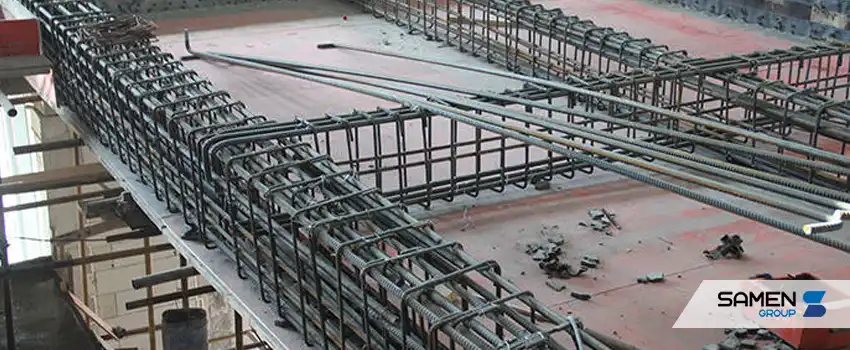

در سازه های بتنی، زمانی که طول یک میلگرد کمتر از نیاز محاسباتی یا اجرایی باشد، برای ادامه مسیر آن از قطعه ای دیگر استفاده می شود. این دو قطعه باید به گونه ای در امتداد هم قرار گیرند که نیروی کششی و فشاری بین آن ها به صورت ایمن منتقل شود. این همپوشانی، که با اصطلاح «اورلب» شناخته می شود، به معنای اتصال دو میلگرد با طولی مشخص است تا عملکرد یکپارچه ای مشابه یک میلگرد پیوسته ایجاد گردد. اورلب در حقیقت همان پل ارتباطی میان دو میلگرد مجزا است که با تکیه بر چسبندگی بتن و میلگرد، بارهای وارده را بدون گسست منتقل می کند.
هدف از اجرای اورلب در ستون ها

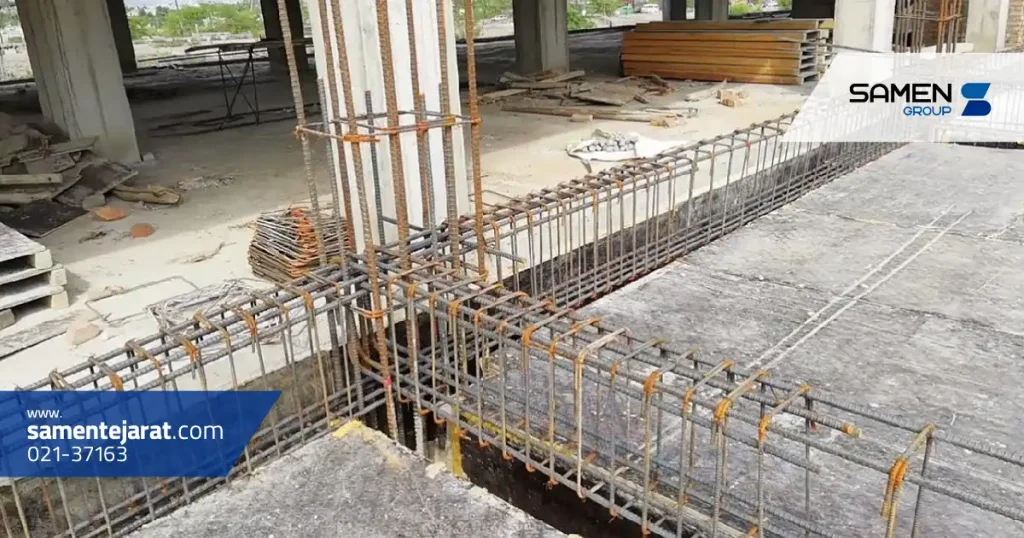

ستون ها قلب تپنده هر سازه بتنی هستند و کوچک ترین ضعف در انتقال نیرو در آن ها می تواند منجر به کاهش ایمنی کلی ساختمان شود. اجرای اورلب در ستون ها با هدف تضمین پیوستگی آرماتورهای طولی و انتقال کامل تنش های کششی و فشاری انجام می شود. این فرآیند نه تنها مانع بروز ترک یا شکست در محل اتصال می گردد، بلکه باعث یکپارچگی سازه ای می شود که در برابر بارهای جانبی و ثقلی مقاوم تر عمل می کند.
جدول اورلب به عنوان یک مرجع سریع برای مهندسان و مجریان استفاده می شود. این جدول معمولاً طول اورلب را بر حسب قطر میلگرد و مقاومت بتن ارائه می دهد. برای مثال، در بتن با مقاومت متوسط، طول اورلب برای میلگرد قطر ۱۶ میلی متر ممکن است حدود ۶۴۰ میلی متر باشد.
| قطر میلگرد (Ф) | تیر ها و فونداسیون (سانتی متر) | تیرها و فونداسیون (سانتی‌متر) | ستون‌ها و دیوارها (سانتی‌متر) |
|---|---|---|---|
| آرماتور پایین (سانتی متر) | آرماتور بالا(سانتی متر) | ||
| ۸ | ۴۰ | ۵۵ | ۴۰ |
| ۱۰ | ۵۰ | ۶۵ | ۵۰ |
| ۱۲ | ۶۰ | ۸۰ | ۶۰ |
| ۱۴ | ۷۰ | ۹۰ | ۷۰ |
| ۱۶ | ۸۰ | ۱۰۵ | ۸۰ |
| ۱۸ | ۹۰ | ۱۲۰ | ۹۰ |
| ۲۰ | ۱۰۰ | ۱۳۰ | ۱۰۰ |
| ۲۲ | ۱۴۰ | ۱۸۰ | ۱۴۰ |
| ۲۵ | ۱۶۰ | ۲۰۵ | ۱۶۰ |
| ۲۸ | ۱۷۵ | ۲۳۰ | ۱۷۵ |
| ۳۲ | ۲۰۰ | ۲۶۵ | ۲۰۰ |
جدول اورلب میلگرد ستون به عنوان یک ابزار مرجع سریع و کاربردی، نقش مهمی در طراحی و اجرای سازه های بتنی ایفا می کند. این جدول بر اساس قطر میلگرد، مقاومت بتن و الزامات آیین نامه ای، طول دقیق همپوشانی لازم را مشخص می کند تا انتقال نیرو بین دو میلگرد با اطمینان کامل انجام شود.
| قطر میلگرد (میلی‌متر) | طول اورلب در ستون (بر حسب d) | طول اورلب تقریبی (سانتی‌متر) |
|---|---|---|
| ۱۲ | 40d | ۴۸ |
| ۱۴ | 40d | ۵۶ |
| ۱۶ | 40d | ۶۴ |
| ۱۸ | 42d | ۷۶ |
| ۲۰ | 45d | ۹۰ |
| ۲۲ | 48d | ۱۰۵ |
| ۲۵ | 50d | ۱۲۵ |
| ۲۸ | 52d | ۱۴۶ |
| ۳۲ | 55d | ۱۷۶ |
قطر میلگرد
قطر میلگرد تأثیر مستقیمی بر طول اورلب دارد. هرچه قطر میلگرد بیشتر باشد، طول اورلب نیز باید متناسب با آن افزایش یابد تا چسبندگی کافی بین فولاد و بتن حاصل شود. این رابطه ناشی از این حقیقت است که سطح مقطع بزرگ تر، نیروی بیشتری را انتقال می دهد و برای اطمینان از انتقال کامل این نیرو به بتن اطراف، سطح تماس بیشتری نیاز دارد.
مقاومت بتن و میلگرد
مقاومت بتن و فولاد تعیین می کند که چه میزان چسبندگی و اصطکاک در محل اورلب ایجاد خواهد شد. بتن با مقاومت بالاتر می تواند طول اورلب کمتری نیاز داشته باشد، اما باید توجه داشت که مقاومت میلگرد نیز در این معادله نقش آفرین است. ترکیب بتن ضعیف با میلگرد پرمقاومت یا برعکس، می تواند موجب تغییر در ضوابط اورلب گردد.
شرایط بارگذاری و نوع سازه
در سازه هایی که تحت بارگذاری دینامیکی (مانند زلزله یا باد شدید) قرار دارند، ضریب اطمینان بیشتری لازم است. بنابراین طول اورلب باید بیشتر از شرایط استاتیکی معمول در نظر گرفته شود. سازه های صنعتی و بلندمرتبه معمولاً اورلب های بلندتری دارند، زیرا بارهای جانبی و ثقلی در آن ها پیچیده تر و سنگین تر است.

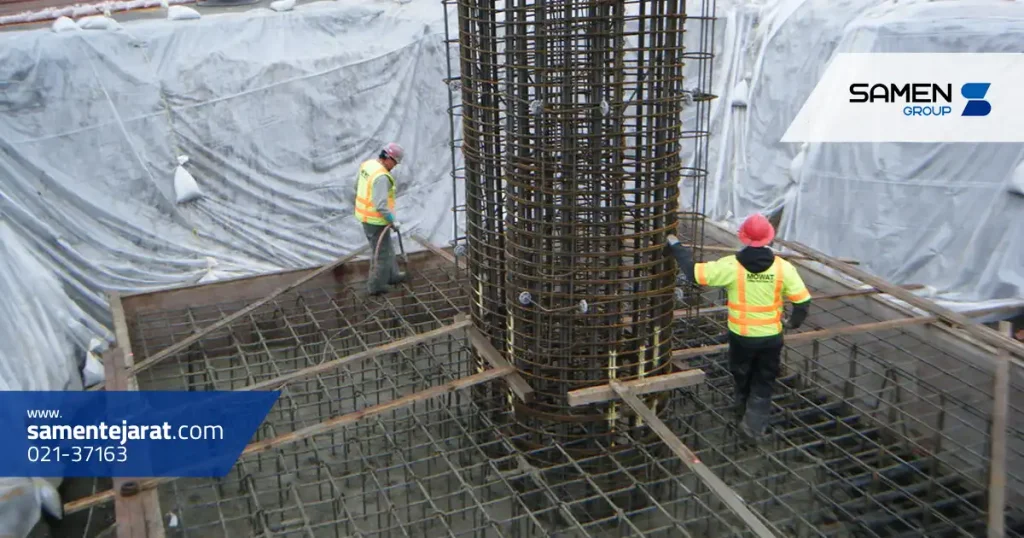

موقعیت اورلب در ستون
موقعیت فیزیکی اورلب در ستون نیز اهمیت دارد. اجرای همپوشانی در نقاطی که تنش های کمتری وجود دارد (مانند وسط ارتفاع ستون) به انتقال بهتر نیرو کمک می کند. در مقابل، اورلب در نقاط بحرانی مانند نزدیک اتصالات تیر به ستون، باید با دقت و طول بیشتر اجرا شود.
در زمان برآورد هزینه های پروژه، علاوه بر محاسبه طول اورلب، توجه به قیمت میلگرد نیز اهمیت دارد زیرا انتخاب قطر و نوع میلگرد می تواند تأثیر مستقیمی بر بودجه نهایی داشته باشد.
آیین نامه بتن ایران (آبا)
آیین نامه آبا بر اساس شرایط اقلیمی و الزامات ساخت وساز در ایران تنظیم شده و طول اورلب را متناسب با قطر میلگرد، مقاومت بتن و نوع عضو بتنی مشخص می کند. در این آیین نامه، جداول دقیق و ضرایب اصلاحی ارائه شده است که مهندسان می توانند بر اساس آن محاسبات اجرایی خود را انجام دهند.
آیین نامه ACI و BS
آیین نامه ACI آمریکا و استاندارد BS بریتانیا نیز ضوابط مشابهی ارائه می دهند، اما تفاوت هایی در ضرایب و روش محاسبه وجود دارد. ACI معمولاً دید محافظه کارانه تری داشته و طول های بیشتری پیشنهاد می کند، در حالی که BS رویکردی متعادل تر دارد. انتخاب میان این آیین نامه ها بستگی به مرجع طراحی و موقعیت جغرافیایی پروژه دارد.
تفاوت ضوابط در ساختمان های مسکونی و صنعتی
ساختمان های صنعتی معمولاً تحت بارگذاری سنگین تر و شرایط بهره برداری سخت تری قرار دارند، بنابراین طول اورلب در این سازه ها بیشتر از ساختمان های مسکونی در نظر گرفته می شود. در مقابل، در پروژه های مسکونی، معمولاً رعایت حداقل طول های آیین نامه ای کفایت می کند.
مثال عددی از محاسبه طول اورلب
فرض کنید در یک ستون با بتن مقاومت ۲۵ مگاپاسکال و میلگرد قطر ۲۰ میلی متر، بر اساس آیین نامه آبا ضریب طول اورلب ۴۰ برابر قطر میلگرد است. در این حالت، طول اورلب برابر است با ۴۰ × ۲۰ = ۸۰۰ میلی متر. این عدد به معنای همپوشانی ۸۰ سانتی متری دو میلگرد برای انتقال کامل نیرو است.
برای تهیه میلگردهای باکیفیت و رعایت دقیق ضوابط اورلب، آگاهی از قیمت فولاد آلیاژی و همکاری با مجموعه هایی مانند ثامن تجارت می تواند نقش مهمی در مدیریت هزینه و تضمین کیفیت پروژه ایفا کند.
سوالات متداول
خیر، طول اورلب به قطر میلگرد، مقاومت بتن و نوع بارگذاری بستگی دارد.
خیر، این محل تنش بالایی دارد و توصیه نمی شود.
بله، در اکثر آیین نامه ها با رعایت استانداردهای نصب، وصله مکانیکی مجاز است.
